Serbatoi di disaccoppiamento nei sistemi di processo industriale: una guida alle specifiche per un ingegnere dell'approvvigionamento

Perché gli ingegneri di processo specificano un serbatoio di disaccoppiamento invece di fare affidamento solo sul dimensionamento dei tubi

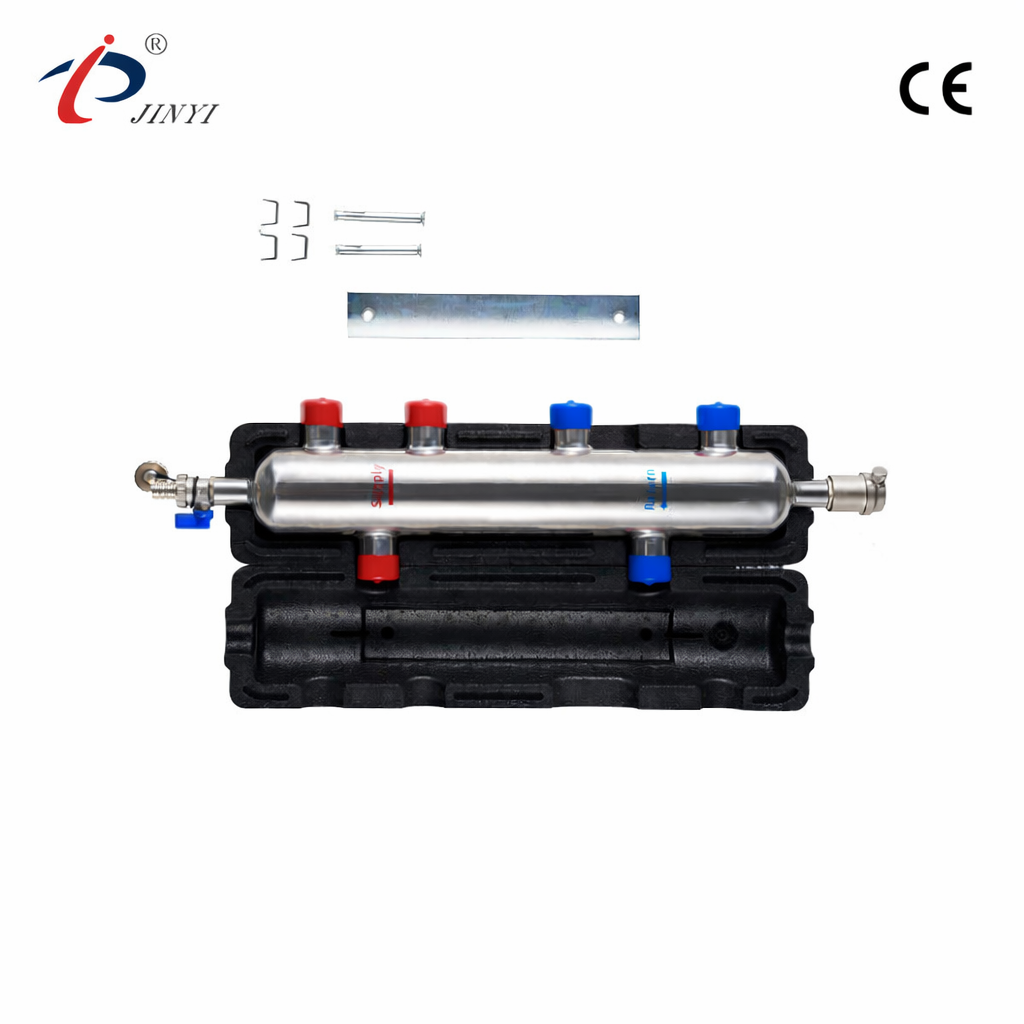

Negli impianti di processo, la variazione di pressione è raramente un evento isolato: si tratta di una condizione operativa ricorrente determinata dall'espansione termica, dall'attivazione delle pompe e dalle oscillazioni della domanda tra i circuiti primario e secondario. Affidarsi esclusivamente al dimensionamento dei tubi o alle valvole di sicurezza sposta il carico sui componenti che non sono stati progettati per assorbire ripetuti cicli di pressione. Un serbatoio di disaccoppiamento è invece costruito appositamente come zona cuscinetto, isolando idraulicamente il circuito primario (tipicamente la fonte di calore, il refrigeratore o la linea di alimentazione) dal circuito secondario che serve le apparecchiature di distribuzione, dosaggio o filtrazione.

Questo isolamento consente a ciascun circuito di essere controllato sul proprio setpoint senza che le variazioni di flusso di un lato propaghino l'instabilità nell'altro, il che è particolarmente importante negli impianti in cui pompe, valvole e scambiatori di calore funzionano già vicino ai limiti di progettazione.

Dove la funzione di buffering conta di più

• Locali impianti HVAC: isola il flusso primario del refrigeratore/caldaia dalla domanda variabile della zona secondaria, proteggendo compressori e bruciatori da cicli brevi.
• Lavorazione chimica: protegge i reattori e gli scambiatori di calore dai transitori di pressione causati dalle variazioni di flusso del processo batch.
• Tubazioni per petrolio e gas: smorza i picchi di pressione derivanti dall'attuazione della valvola e dagli spostamenti della portata, riducendo lo stress sui raccordi a valle.
• Trattamento dell'acqua: bilancia la pressione tra le fasi di filtrazione e pompaggio, proteggendo le membrane e le guarnizioni della pompa dagli picchi.

Lista di controllo delle specifiche e dell'installazione per l'approvvigionamento

Prima di emettere un ordine di acquisto, i team di approvvigionamento in genere confermano: il corretto dimensionamento rispetto alla portata di picco del circuito primario (non la media), la compatibilità del materiale bagnato con il fluido di processo, lo standard di connessione (flangiato, filettato o saldato) che corrisponda alle tubazioni dell'impianto esistenti e il posizionamento tra i circuiti primario e secondario come specificato dall'ingegnere meccanico registrato. I serbatoi sottodimensionati non riescono a tamponare efficacemente la pressione; le unità sovradimensionate aggiungono ingombro e costi inutili senza migliorare le prestazioni.

Domande frequenti

Dove dovrebbe essere installato esattamente un serbatoio di disaccoppiamento in un impianto?

Tra il circuito primario (fonte di calore, refrigeratore o linea di alimentazione) e il circuito di distribuzione secondario, in modo che ciascuno possa essere controllato in modo indipendente.

Le dimensioni del serbatoio variano in base al numero di zone secondarie?

No: il dimensionamento è determinato principalmente dalla portata di picco del circuito primario e dal volume di buffer richiesto, non dal numero di zone sul lato secondario.

I serbatoi di disaccoppiamento possono essere costruiti con materiali diversi dall'acciaio standard per fluidi di processo corrosivi?

Sì: è possibile specificare il materiale delle parti a contatto con il fluido (compreso l'acciaio inossidabile) per soddisfare i requisiti di compatibilità dei fluidi di processo.
