Separatori idraulici per appaltatori HVAC: meno richiami, migliore equilibrio del sistema

Perché gli appaltatori stanno aggiungendo un separatore idraulico a ogni lavoro multizona

Per gli appaltatori HVAC, la maggior parte dei richiami in garanzia su lavori multi-caldaia o multi-zona riconducono alla stessa causa principale: il circuito primario e i circuiti secondari sono in conflitto tra loro per il flusso. Un separatore idraulico (venduto anche come a serbatoio di disaccoppiamento o collettore a basse perdite) interrompe questo conflitto fornendo a ciascun circuito la propria pompa e il proprio percorso di flusso, collegati attraverso una camera comune a bassa resistenza invece che un percorso di tubazione condiviso.

Installato tra la caldaia o l'impianto di refrigerazione e le zone di distribuzione, il serbatoio disaccoppia idraulicamente i due lati. Il circuito primario mantiene un flusso costante attraverso la fonte di calore. I circuiti secondari – radiatori, ventilconvettori, circuiti a pavimento – tirano solo ciò di cui hanno bisogno, ogni volta che ne hanno bisogno, senza affamare o pompare eccessivamente l’impianto.

Cosa risolve questo sul cantiere

Tre reclami compaiono ripetutamente sui ticket di servizio: calore non uniforme tra le zone, pompe rumorose o con cicli brevi e fanghi o sacche d'aria che continuano a ritornare dopo un lavaggio. Un separatore idraulico adeguatamente dimensionato soddisfa tutti e tre gli aspetti contemporaneamente, poiché la maggior parte delle unità combina una camera di decantazione a bassa velocità con uno sfiato dell'aria e un punto di separazione sporco/magnetico.

• Bilanciamento delle zone: ciascuna pompa secondaria vede solo la propria resistenza del circuito, quindi le valvole miscelatrici e le TRV si comportano in modo prevedibile.
• Rimozione dell'aria: la zona a bassa velocità consente alle microbolle di salire e sfogarsi invece di accumularsi nei radiatori.
• Cattura sporco e magnetite: i sedimenti cadono dalla sospensione prima che raggiungano le guarnizioni della pompa e le piastre dello scambiatore di calore.
• Messa in servizio semplificata: le portate primarie e secondarie possono essere impostate in modo indipendente, riducendo i tempi di bilanciamento.

Note sul dimensionamento e sull'installazione Gli appaltatori chiedono informazioni

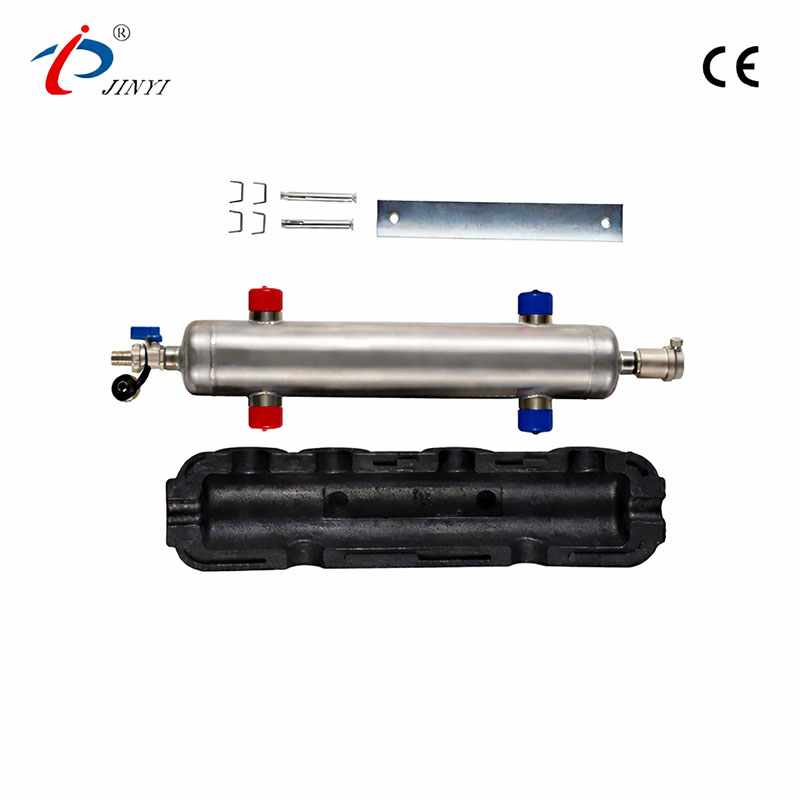

La selezione è guidata dalla portata primaria e dalle dimensioni della connessione della caldaia o dell'impianto di refrigerazione, non dal numero totale di zone. Le serie da JY-6001 a JY-6005 di Jinyi coprono piccoli locali tecnici commerciali fino a cascate multi-caldaia più grandi, nelle dimensioni di connessione e nei materiali del corpo già specificati dagli appaltatori per morsetti, collettori e staffe per radiatori nello stesso lavoro.

Poiché Jinyi produce serbatoi di disaccoppiamento insieme alle linee di fascette, staffe del collettore e valvole, gli appaltatori che si riforniscono tramite Jinyi possono spesso consolidare diversi articoli della linea dell'impianto (separatore, staffe e hardware del collettore) in un unico ordine di acquisto e spedizione.

Domande frequenti

Ho bisogno di un separatore idraulico su ogni installazione della caldaia?

Diventa utile ogni volta che nel sistema è presente più di un circolatore o un circuito secondario a flusso variabile abbinato a un circuito primario a flusso fisso, tipico dei lavori residenziali e commerciali leggeri multizona.

Un separatore idraulico può sostituire un collettore a basse perdite?

Nella maggior parte delle disposizioni di tubazioni, sì: i due termini descrivono progetti sovrapposti e i serbatoi Jinyi sono costruiti per svolgere la stessa funzione di collettore a basse perdite aggiungendo allo stesso tempo la separazione dello sporco e dell'aria.

Quali dimensioni offre Jinyi per gli ordini di stock di appaltatori e distributori?

La gamma JY-6001–JY-6005 copre le portate comuni dei locali tecnici; sono disponibili dimensioni di connessione e materiali del corpo personalizzati per ordini all'ingrosso o specifici del progetto.

Chiedi al team di ingegneri di Jinyi un consiglio sul dimensionamento in base alla portata della caldaia/refrigeratore del tuo progetto: consulta la pagina completa del prodotto Decoupling Tank.
